安装前准备
A、管理电脑*1:用于操作web管理页面激活设备、配置服务器联网等;下文均称此为”管理电脑“;
B、X86服务器*1:用于安装ISO系统跑CDN的设备(1、装有≥128G固态硬盘,用于写入系统;2、至少≥2网口);
C、≥16G的U盘*1,用于制作U盘启动写入系统工具;
D、下载制作U盘工具软件“Ventoy2Disk”
下链接:https://drive.weixin.qq.com/s?k=AAMAPQfxABEy02E84A
1、下载镜像
ISO镜像下载:
BIG版本:该版本适合≥8核CPU服务器使用,对服务器要求较高;(ZIP 7Z文件后缀,下载后需要解压!!!)
https://drive.weixin.qq.com/s?k=AAMAPQfxABE65k79Ba
2、什么是ISO
ISO是一种光盘镜像文件,这里的ISO指将共享计算程序封装而成的一种安装镜像,您可使用该镜像文件将共享计算程序安装到x86(64位)架构的机器上。
3、制作启动U盘
A:将U盘插入管理电脑,使用“Ventoy2Disk”软件点击“安装”(设备一定选对U盘!)
B:将ISO文件放入制作好的U盘:
4、安装流程
进入BIOS设置。服务器开机时按Delete按键进入BIOS(注意:不同电脑型号进入BIOS的方式各有差异,一般开机屏幕上会有提示,常见的按键如F2,F4,F11,F12,ESC,Enter,Delete 等, 如果不清楚,可百度搜索服务器型号如何进入BIOS)。
4.1 进入BIOS的Boot启动项设置,选择“Boot Option #1(第一启动项)”,即第一启动项选择U盘启动;一定需要选择“UEFI”!
F10保存并退出(Save & Exit)
4.2 服务器起来进入Ventoy安装界面,现在需要安装的ISO文件-选择“Boot in normel mode”或者“Boot memdisk mode” 或者安装模式;
“回车”确定;
5、写入系统
5.1 选择“Install BiduOS”
5.1 选择需要写入系统的服务器硬盘(一定选对磁盘的分区名称!输入序号)

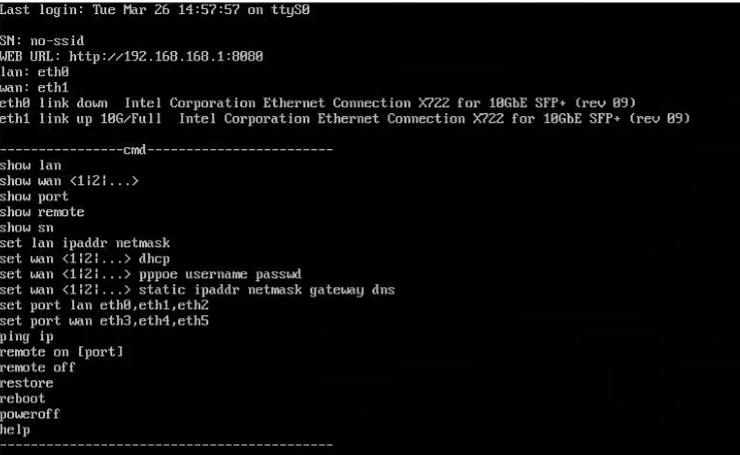

5.2 后续写入动作会自动行进(会重启3次),出现IP信息界面,即刷机成功!
5.3 根据自己需求输入以下命令:

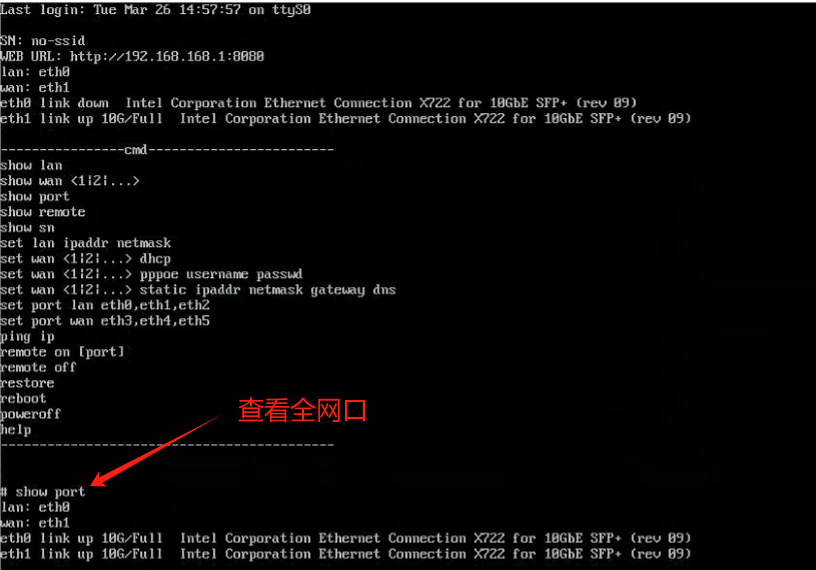

show port 查看全网口

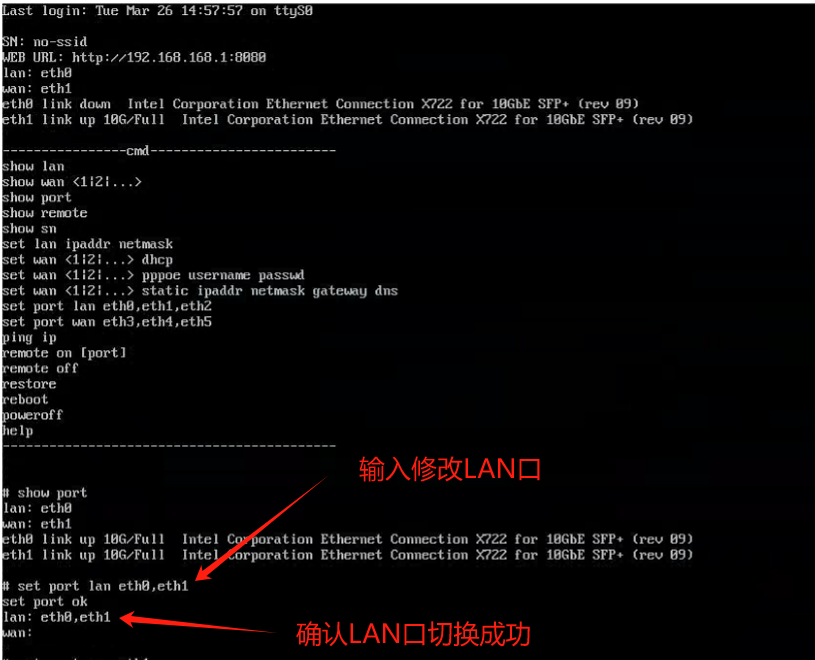

set port wan eth0 切换WAN口LAN口,输入2次,把LAN和WAN都重新配置
set port lan eth1 切换WAN口LAN口,输入2次,把LAN和WAN都重新配置

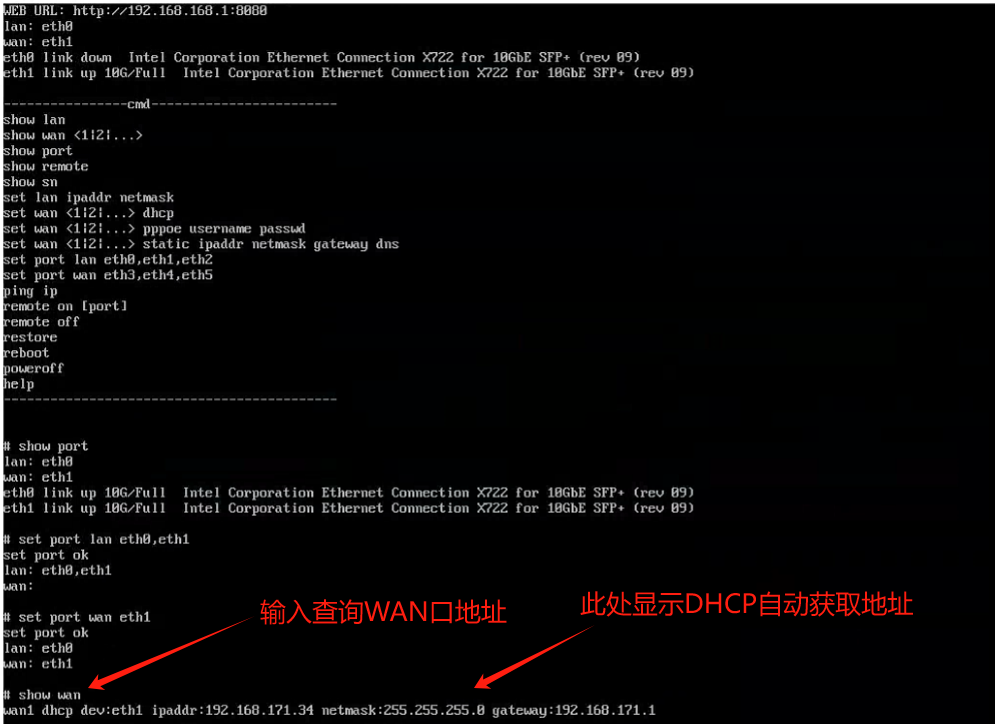

show wan 查看WAN地址
show lan 查看LAN地址
set wan 1 pppoe xxx xxxx 设置拨号,空格隔开

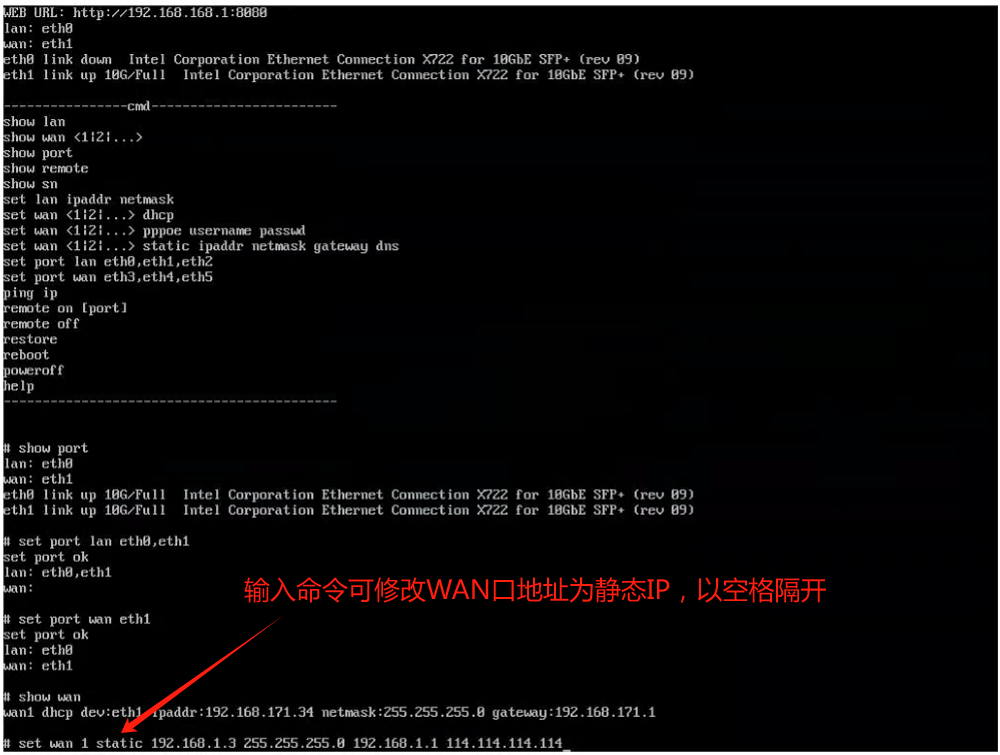

set wan 1 static 192.168.1.3 255.255.255.0 192.168.1.1 114.114.114.114 设置静态IP地址,DNS地址,空格隔开
remote on 8088 开启配置WEB远程管理的命令。开启WEB远程管理后即可通过WAN口地址进入彼度云设备后台。跳转至6.3介绍进入后台激活设备。
remote off 关闭配置WEB远程管理的命令。
exit 退出编辑
6、登录设备web管理后台
6.1 管理电脑改成自动获取IP(方法参照https://www.tenda.com.cn/faq/4647.html)
6.2 管理电脑逐次有线接入服务器网口,能获取到IP的网口即为彼度云系统的管理口(LAN)
6.3 登录彼度云管理web后台 web网页网址输入“192.168.168.1” 账号/密码:admin(小写);
(管理设备建议使用“谷歌浏览器”)
6.4 激活设备;(交流群将激活二维码发官方技术员即可)
7 、 设备激活前需设备联网。
7.1 常规上网设置:
确认物理网口状态:
局域网(LAN):域网是局部地区形成的一个区域网络,又称内网;
广域网(WAN): 指由若干局域网相互连接而成的网络,又称外网;
7.2 设置广域网(接入外网):无法确定什么方式请与网络供应商确认!
1、点击对应广域网线路的“修改”;
2、选择连接类型:
自动获取:由上级路由(光猫路由模式)自动分配决定;
PPPOE拨号上网:光猫桥接模式,请正确填入宽带账号密码;
静态IP:填入网络供应商提供的IP信息。
3、提交设置
7.3 查看广域网(外网)状态:
获取到IP地址、子网掩码、网关、DNS信息
连接状态为“Conected”
7.4 验证接入互联网状态:
1、IP/域名填入”www.baidu.com ”
2、开始检测,如图有数据包返回信息(time时间等)即已经联网
8 、 设备激活前需设备联网,多VLAN汇聚设置联网激活设备。注意!!!激活设备重启后才能导入WAN扩展和PPPoE账号。
